TF卡座規格參數以及使用說明您都知道嗎？
發布時間:2023-07-17
瀏覽量：8952
作者：維杰訊

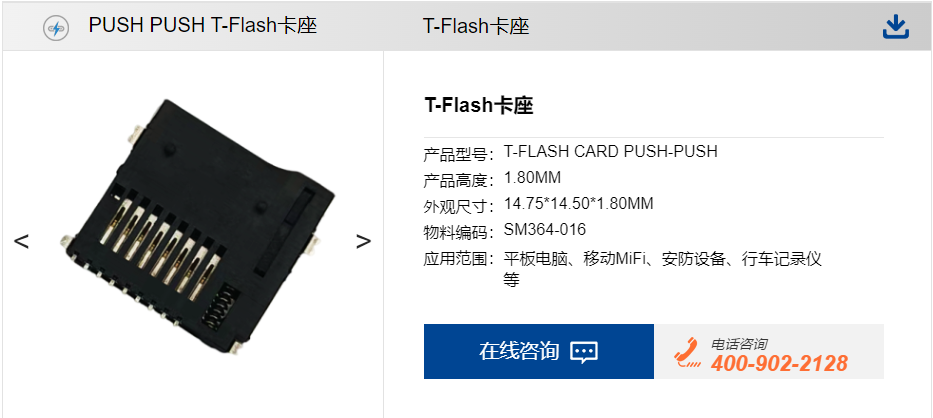

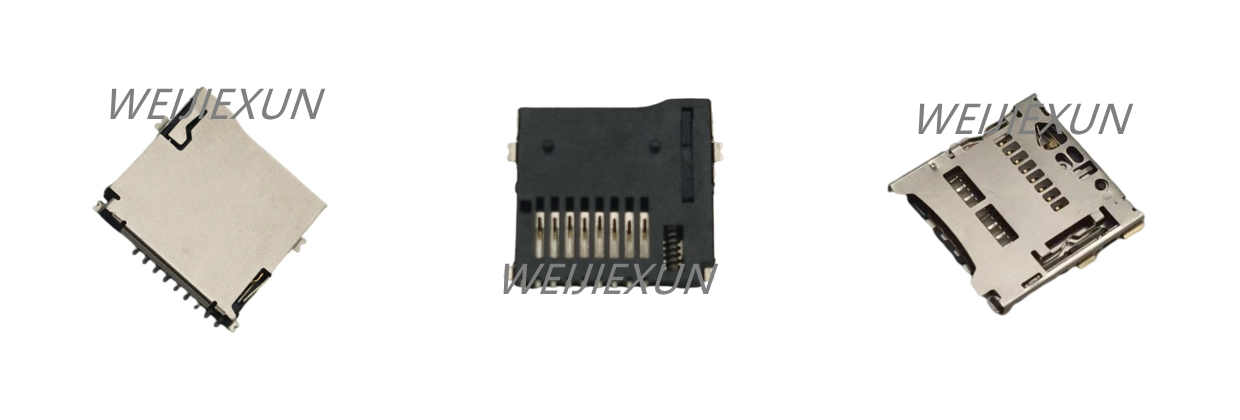

TF卡座，即插TF內存的地方，按規格本產品的TF自彈外焊式卡座，適用于手機和數碼類產品SMT制程，用來裝載內存卡。下面我們來了解一下它的規格參數以及使用說明。
一、材料及外觀處理
1、外殼:SUS不銹鋼，特點：硬度高，彈性好，壽命長。
2、橡膠芯:材料采用LCP料，特點：耐高溫，絕緣性能高，是產品SMT260以上高溫下不變形，發泡等。
3、推桿:材質為不銹鋼，特點：硬度高，彈性好，壽命長，使產品能夠承受5千次以上的壽命測試。
4、定位片:材質不含磷銅，特點：不易生產，尺寸穩定，效果不佳，使產品固定更牢固。
5、端子:材質為磷銅，特點：彈性好，耐磨性好，接觸阻抗低，接觸面進行鍍金處理，產品耐磨美觀，而且信息傳輸速度也很快。
6、推條:材料采用LCP材質，特點：耐高溫，使產品SMT在260以上高溫下不變形、發泡，并彈出可造成滑動效果。
二、TF卡座使用說明
1、請根據批量生產的實際情況設置焊接條件。
2、焊接時，水溶性助焊劑使光接觸開源腐蝕成為可能，請避免試驗。
3、避免焊劑從印刷電路板周圍流到TF卡。
4、印刷電路板安裝孔位方式，請參考觸摸開關圖中記錄的推薦尺寸。
5、TF卡座由人直接操作，請勿用于機械檢測功能。
6、如果在含有腐蝕性氣體的環境中使用，可能會引起接觸不良等現象。設計時請?zhí)崆翱紤]。
7、貯存方法:常溫、常濕、避光、無腐蝕性氣體。請在交貨后6個月內盡快使用。
8、焊接端子時，如對端子施加負載，因條件不同可能出現松動、變形和電氣劣化，請在試驗中注意;
9、焊錫兩次后請將一次焊接部分恢復正常溫度。持續加熱會使外殼變形，端子松動，脫落，降低電氣特性發生的可能性。
本文關鍵詞：TF卡座
