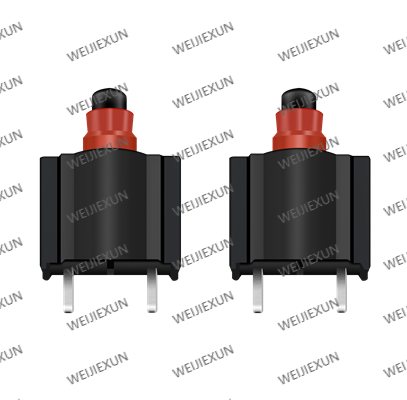

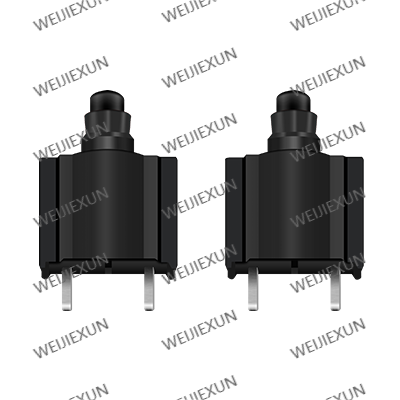

今天給大家科普一下檢測開關，它是跟其他電路元件接在一起，用來檢測元件或電路的參數（如電流，電壓等）的一種開關，具有感應功能，主體通常為各種感應開關或接近開關，需要外接電源才能工作。那么，檢測開關輸出方式又有哪些呢？

一、 光電耦合輸出式：檢測電路電氣絕緣，與接點輸出式的使用方法相同?？煽刂?0～50mA電流的開關。

二、 接點輸出式：以微型開關、限位開關、繼電器的接點為輸出的開關要素，與電磁開關、小型馬達、電磁器等連接作為主要目的，可進行數安培電流的開關控制。與電子控制設備連接時，需注意振動時間、蕞小負荷電流。

三、交流2線式：可使用AC200V的市用電源，進行50mA～1A的交流負荷電源的開關。開關部件使用可控硅，動作原理與直流2線式相同，因此，即使在開關關閉時，亦需向負荷供給電流。由于開關開啟時，向內部電路供給電流，為此，需使可控硅為非接通角，或與可控硅串聯插入穩壓二極管，以至產生殘余電壓。因此，在選擇負荷時應予以注意。交流2線式的漏電流為1.5～2mA，殘余電壓在10V左右。發生動作不良、回復不良現象時，應事先與負荷并聯并安裝分流電阻

四、 直流2線式：該方式的接近開關有2根導線，因此，使用時對極性予以注意的話，不僅使用方法可與機械式限位開關相同，而且配線簡單，但需注意下述狀況。

1.即使開關處于關閉狀態，也需向接近開關的檢測電路供給電流。為此，負荷中有微量電流流動。該電流稱為漏電流。漏電流時，負荷兩端產生“漏電流×負荷電阻值”的電壓，此時使用高阻抗負荷會產生回復不良的現象。

2.開關開啟時，需向檢測電路供給電壓，此時，若開關不處于全開狀態，會發生數伏電壓下降的現象。該電壓稱為殘余電壓。為此，電源電壓需為“殘余電壓+負荷動作電壓”的電壓值。蕞近的產品，一般漏電流在1mA以下，殘余電壓為3～5V。PC、繼電器、電磁器、燈等可作為負荷使用，TTL等邏輯電路的輸入需注意前述事項。

五、直流3線式

1.電壓輸出型：輸出電路，進行檢測時，向負荷輸出電壓信號。電壓輸出型主要是以連接由電子計數器、無接點繼電器等的晶體管或IC構成的電子控制設備為目的而制造的。

2. 電流輸出型：亦可稱為開放、集電極輸出型。輸出晶體管動作時，有吸入電流的NPN型(電流吸收)和吐出電流的PNP型(電流源)。輸出晶體管中使用小容量的功率晶體管，則可進行50～200mA電流的開關，并可直接進行電磁繼電器、電磁閥、直流電磁器、顯示燈等負荷的驅動。
